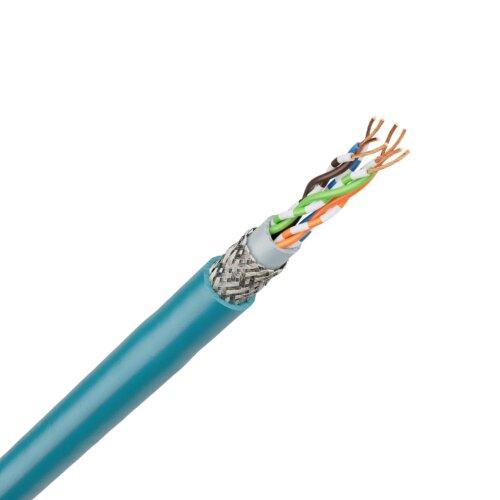

Lapp 2170489 ETHERLINE FD P CAT5e 4x2xAWG26 Profinet Kabel Ethernet I

Lapp 2170489 ETHERLINE FD P CAT5e 4x2x26 AWG Installationskabel Lan Kabel Internetkabel

Die ETHERLINE® Cat.5e FD Datenleitung ist eine hochflexible Industrial Ethernet Datenleitung, die in anwendungsneutralen Kommunikationskabelanlagen gemäß ISO/IEC 11801 und EN 50173 verwendet werden kann. Sie eignet sich perfekt für den Einsatz in Energieketten und dauerhaft bewegten Maschinenteilen.
Die Leitung erfüllt die Übertragungseigenschaften gemäß IEC 61156-6, Kategorie 5e und EN 50288-2-2. Mit einer nominalen Impedanz von 100 Ω unterstützt sie Bandbreiten von bis zu 2.5 Gbit/s (z.B. 100BASE-T, 1000BASE-T, 2.5GBASE-T) über eine Strecke von bis zu 60 m.
Die ETHERLINE® Cat.5e FD Ethernet-Leitung bietet nicht nur hohe Leistung, sondern auch Robustheit und Beständigkeit. Der flammwidrige, halogenfreie, ölbeständige und UV-beständige PUR-Außenmantel macht sie für anspruchsvolle Umgebungen geeignet. Sie ist abrieb- und mechanisch beständig sowie weitestgehend beständig gegen Säuren und Laugen.

Aufbau der Datenleitung:

Leiter Anzahl/Größe: 4x2x26/19AWG
Leiternennquerschnitt (AWG): 26 AWG
Drahtzahl: 19 (19-drähtig)
Leitermaterial: blankes Kupfer
Anzahl Adern: 8
Anzahl Paare: 4
Verseilart: Twisted-pair
Geschirmt: Ja
Kurzform Schirmung: S/UTP
Optischer Bedeckungsgrad des Schirmgeflechts Gesamtschirm: 85 %
Grundmaterial der Aderisolation: Polyolefin (PO)
Grundmaterial des Innenmantels: Thermoplastische Elastomere (TPE)
Grundmaterial des Außenmantels: Polyurethan (PUR)
Außenmantelfarbe: Wasserblau
Aderkennzeichnung:
Paar 1: weiß-blau/blau; Paar 2: weiß-orange/orange;
Paar 3: weiß-grün/grün; Paar 4: weiß-braun/braun
Leitungsform: Rund

Produkteigenschaften:

Einsatzgebiet: Schleppkette / flexibel
Für Dauerbiegung: Ja
Minimaler Biegeradius, festverlegt: 8 x Außendurchmesser
Minimaler Biegeradius in mm, festverlegt: 52,8 mm
Minimaler Biegeradius, dynamisch dauerbewegt: 15 x Außendurchmesser
Minimaler Biegeradius in mm, dynamisch dauerbewegt: 99 mm
Minimaler Biegeradius, gelegentlich bewegt: 15 x Außendurchmesser
Minimaler Biegeradius in mm, gelegentlich bewegt: 99 mm
Temperatur, fest verlegt: -30 °C bis 80 °C
Temperatur, gelegentlich bewegt: -5 °C bis 70 °C
Montagetemperatur min.: -5 °C
Montagetemperatur max.: 70 °C
Flammwidrig: Ja
Halogenfrei: Ja
Ölbeständig: Ja
UV-beständig: Ja
Fast Connect (FC) Kabel: Ja
LABS-frei: Ja

Zertifizierungen und Normen:

CE gekennzeichnet: Ja
UKCA gekennzeichnet: Ja
EAC zertifiziert: Ja
cUR recognized: Ja
UL recognized: Ja

Elektrische Kennwerte:

Nennspannung: 48 V AC rms nach IEC
Bemessungsspannung Ader zu Ader: 50 V AC rms nach IEC
Kleinspannung: Ja
Maximale Betriebsspannung (nicht für Energieübertragung): 125 V
Prüfspannung Ader/Ader: 3 kV
Prüfspannung Ader/Schirm: 3 kV
DC Schleifenwiderstand bei 20 °C: 290 Ω/km
Nennwellenwiderstand: 100 Ω
Mögliche Übertragungsgeschwindigkeit: 1000 Mbit/s
Signalausbreitungsgeschwindigkeit (nom.): 0,67 c

Technical features

Artikel-Nr.:	10155715
GTIN:	4044773118131
HAN:	2170489
Category:	Lapp Etherline LAN Cat6 / Cat7 Ethernet cable
Manufacturers:	Lapp
Color:	Water blue
Properties:	For continuous bending
Cores:	8
Including protective conductor (G):	No
Shielded:	Ja
Number of pairs:	4
Base material of the core insulation:	Polyolefin (PO)
Base material of the outer jacket:	Polyurethan (PUR)
Base material of the inner jacket:	Thermoplastic elastomers (TPE)
Item weight:	0,06 kg
Content:	1,00 m
