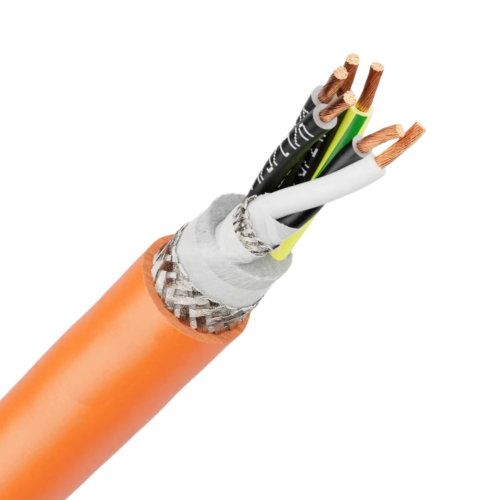

Lapp-Kabel kaufen ! ÖLFLEX SERVO FD 796 CP 4G4+(2x1,5)

Die Lapp ÖLFLEX® SERVO FD 796 CP ist eine hochflexible, geschirmte Servoleitung für anspruchsvolle Industrieanwendungen. Sie ist für hochdynamische Bewegungen in Energieführungsketten bis 50 m/s² sowie für feste Verlegung bei mittlerer Beanspruchung ausgelegt. Der PUR-Außenmantel ist schnitt-, scheuer- und schleiffest, ölbeständig, mikroben- und hydrolysefest sowie weitgehend resistent gegen Säuren und Laugen. Damit eignet sich die Leitung für trockene, feuchte und nasse Räume sowie für den Außeneinsatz im angegebenen Temperaturbereich.

Die kapazitätsarme PP-Aderisolation ermöglicht lange Übertragungswege, die Lagenverseilung sorgt für zusätzliche Stabilität. Ein Kupfergeflecht mit hohem Bedeckungsgrad schützt vor elektromagnetischen Störungen, und zusätzlich verfügt die Leitung über ein geschirmtes Steuerpaar (2×1,5 mm²), das sich ideal für Funktionen wie Bremse oder Temperaturfühler eignet. Sie ist halogenfrei, flammwidrig, UV-beständig, UL Recognized und CSA-zertifiziert. Sie gehört zur Extended-Line-Serie, eignet sich für lineare Bewegungen und dauerhaft bewegte Maschinenteile. Die maximale Zugbeanspruchung beträgt 15 N/mm², und eine zwangsweise Führung ist unzulässig. Damit ist sie eine zuverlässige Lösung für Frequenzumrichter und Servomotoren.

Produkteigenschaften:

LABS-frei: Ja
Halogenfrei: Ja
Ölbeständig: Ja
Flammwidrig: Ja
UV-beständig: Ja
Ozonbeständig: Ja
Kapazitätsarm: Ja
Hydrolysebeständig: Ja
Chemisch beständig: Ja
Witterungsbeständig: Ja
Für Dauerbiegung: Ja
Adhäsionsarme Manteloberfläche: Ja
Einsatzgebiet: Schleppkette / flexibel
Maximale Biegezyklen: 10.000.000
Maximaler Verfahrweg: 100 m
Maximale Beschleunigung: 50 m/s²
Maximale Geschwindigkeit gleitend: 5 m/s
Maximale Geschwindigkeit freitragend: 10 m/s

Minimaler Biegeradius:

Festverlegt: 4 x Außendurchmesser
Gelegentlich bewegt: 7,5 x Außendurchmesser
Dynamisch dauerbewegt: 7,5 x Außendurchmesser

Temperatur fest verlegt:

-50 °C bis 90 °C nach IEC
bis 80 °C nach UL AWM
bis 80 °C nach CSA AWM

Temperatur, gelegentlich bewegt:

-40 °C bis 90 °C nach IEC
bis 80 °C nach UL AWM
bis 80 °C nach CSA AWM

Temperatur, dynamisch dauerbewegt:

-40 °C bis 90 °C nach IEC
bis 80 °C nach UL AWM
bis 80 °C nach CSA AWM

Produktaufbau:

Geschirmt: Ja
Anzahl Paare: 1
Leitungsform: Rund
Aderisolation: Polypropylen (PP)
Außenmantel: Polyurethan (PUR)
Außenmantelfarbe: Orange
Leitermaterial: Blankes Kupfer
Verseilart: Lagenverseilung
Aderidentifizierung: Alphanumerisch
Leitungselement 1: Leistungsader: 4G1.5
Leitungselement 2: Steuerpaar: 1x(2x1.5)
Steuerpaar: alukaschierte Folie + Cu-Geflecht
Art des Gesamtschirm: Verzinntes Kupfergeflecht
Leiteraufbau: IEC 60228 Klasse 6: feinstdrähtig
Bewicklung über Verseilung: Vliesbewicklung
Kompatibles Antriebs-/Feedbacksystem: SIEMENS

Elektrische Kennwerte:

Prüfspannung Ader/Ader: 4 kV
Prüfspannung Ader/Schirm: 4 kV
Prüfspannung Leistungsadern: 4 kV
Prüfspannung Steueradern: 4 kV
Strombelastbarkeit nach: VDE 0298-4
Max. Leiterwiderstand bei 20 °C: 13,3 Ω/km
Nennspannung: U0/U: 0,6/1 kV AC rms nach IEC
Bemessungsspannung:1000 V AC rms nach CSA und UL AWM

Anwendungsgebiete:

Energieführungsketten
Servo-Anschlusskabel
Bewegliche Maschinenteile
Werkzeugmaschinen
Fertigungsstraßen
Maschinen aller Art
Transfer-, Fließ- und Montagebänder
Montage- und Bestückungsautomaten

Zertifizierungen und Normen:

UL listed: Nein
cUL listed: Nein
CSA zertifiziert: Nein
VDE zertifiziert: Ja
UL recognized: Ja
EAC zertifiziert: Ja
cUR recognized: Ja
CE gekennzeichnet: Ja

Techninės charakteristikos

Straipsnio Nr.:	10143639
GTIN:	4044776105398
HAN:	0027961
Kategorija:	ÖLFLEX SERVO FD 796 CP
Gamintojas:	Lapp
Kabelio skerspjūvis:	4 mm²
Spalva:	Oranžinė
Branduoliai:	4
Įskaitant apsauginį laidininką (G):	Ja
Ekranuotas:	Ja
Šerdies izoliacijos pagrindo medžiaga:	Polipropilenas (PP)
Išorinės striukės pagrindo medžiaga:	Poliuretanas (PUR)
:	2x1,5 mm²
Straipsnio svoris:	0,39 kg
Turinys:	1,00 m
Matmenys ( Ilgis ):	100,00 cm
