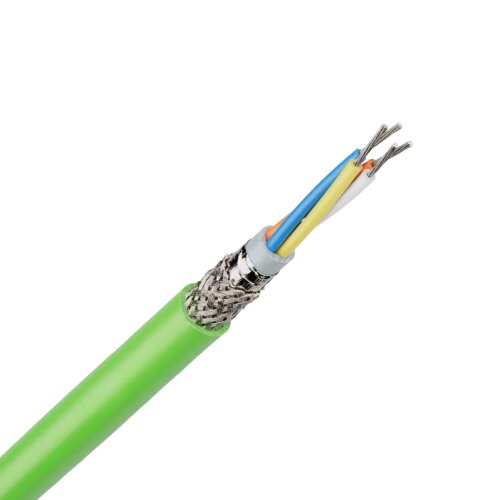

Lapp 2170894 Etherline FD P FC Cat 5 2x2xAWG22 Profinet Kabel Etherne

Lapp 2170894 Etherline FD P FC Cat 5 2x2x22AWG Installationskabel Lan Kabel Internetkabel

Die ETHERLINE® PN Cat.5 FD Ethernet-Leitung ist speziell entwickelt für den hochflexiblen Einsatz in Schleppketten und beweglichen Maschinenteilen. Mit einer Bemessungsspannung von 250V und einer Cat.5-Performance bis 100 Mbit/s ermöglicht sie die Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz.
Der "Fast Connect"-Aufbau mit Innenmantel erleichtert das Abisolieren und Konfektionieren der Leitung. Der robuste PUR-Außenmantel gewährleistet eine erhöhte Beständigkeit gegen mechanische Belastungen, Schmiermittel und Chemikalien. Das Installationskabel ist halogenfrei und erfüllt besondere Brandschutzanforderungen.
Die ETHERLINE® PN Cat.5 FD eignet sich für PROFINET, EtherCAT, EtherNet/IP sowie Power over Ethernet (PoE) Anwendungen. Diese Installationsleitung ist ideal für den Einsatz in Schleppketten, als Datenkabel, Netzwerkleitung und für Verkabelungssysteme gemäß ISO/IEC 11801 und EN 50173.

Aufbau der Datenleitung:

Leiter Anzahl/Größe: 2x2x22/7AWG
Leiternennquerschnitt (AWG): 22 AWG
Drahtzahl: 7
Leitermaterial: Verzinntes Kupfer
Anzahl Adern: 4
Anzahl Paare: 2
Verseilart: Sternvierer
Bewicklung über Verseilung: Halogenfreie KunststofffolieGeschirmt: Ja
Kurzform Schirmung: SF/UTP
Optischer Bedeckungsgrad des Schirmgeflechts Gesamtschirm: 85 %
Grundmaterial der Aderisolation: Polyethylen (PE)
Grundmaterial des Außenmantels: Polyurethan (PUR)
Außenmantelfarbe: Grün
Aderkennzeichnung: Paar 1: weiß/blau, Paar 2: gelb/orange

Produkteigenschaften:

Einsatzgebiet: Schleppkette / flexibel
PROFINET Anwendung: Typ C
Für Dauerbiegung: Ja
Minimaler Biegeradius, festverlegt: 8 x Außendurchmesser
Minimaler Biegeradius in mm, festverlegt: 52 mm
Minimaler Biegeradius, dynamisch dauerbewegt: 8 x Außendurchmesser
Minimaler Biegeradius in mm, dynamisch dauerbewegt: 52 mm
Minimaler Biegeradius, gelegentlich bewegt: 8 x Außendurchmesser
Minimaler Biegeradius in mm, gelegentlich bewegt: 52 mm
Temperatur, fest verlegt: -30 °C bis 70 °C
Temperatur, gelegentlich bewegt: -20 °C bis 60 °C
Temperatur, dynamisch dauerbewegt: -20 °C bis 60 °C
Montagetemperatur min.: -20 °C
Montagetemperatur max.: 60 °C
Flammwidrig: Ja
Halogenfrei: Ja
Ölbeständig: Ja
UV-beständig: Ja
Fast Connect (FC) Kabel: Ja
LABS-frei: Ja

Elektrische Kennwerte:

Nennspannung: 50 V AC rms nach IEC
Bemessungsspannung Ader zu Ader:
50 V AC rms nach IEC
300 V AC rms nach UL
Kleinspannung: Ja
Maximale Betriebsspannung (nicht für Energieübertragung): 100 V
Prüfspannung Ader/Ader: 0.7 kV
Prüfspannung Ader/Schirm: 0.7 kV
DC Schleifenwiderstand bei 20 °C: 120 Ω/km
Nennwellenwiderstand: 100 Ω
Mögliche Übertragungsgeschwindigkeit: 100 Mbit/s
Signalausbreitungsgeschwindigkeit (nom.): 0,67 c

Zertifizierungen und Normen:

CE gekennzeichnet: Ja
UKCA gekennzeichnet: Ja
EAC zertifiziert: Ja
UL listed: Ja
cUL listed: Ja
UL recognized: Nein

Технически характеристики

Номер на статията.:	10155751
GTIN:	4044773114713
HAN:	2170894
Категория:	Lapp Etherline LAN Cat6 / Cat7 Ethernetkabel
Производител:	Lapp
Цвят:	Зелен
Ядра:	4
Включително защитен проводник (G):	Не
Екраниран:	Ja
Брой двойки:	2
Основен материал на изолацията на ядрото:	Полиетилен (PE)
Основен материал на външното яке:	Полиуретан (PUR)
Тегло на статията:	0,06 kg
Съдържание:	1,00 m
