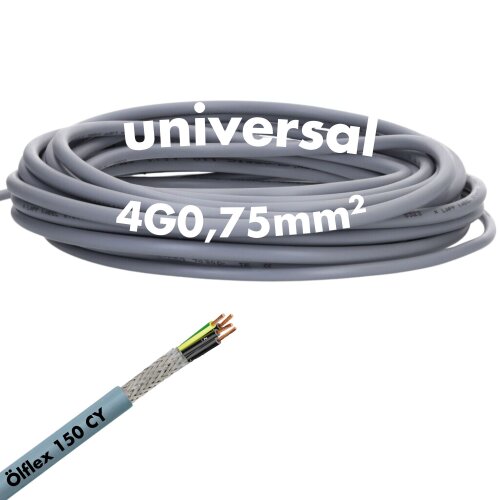

Lapp Ölflex 150 kaufen! 0015604 Steuerleitung 4G0,75mm² I H05VVC4V5-K

Das Lapp ÖLFLEX 150 ist eine flexible und chemisch beständige Steuerleitung, die für industrielle Anwendungen konzipiert ist. Sie eignet sich für die Verdrahtung von Steuerkreisen in Maschinen und Anlagen, sowohl im maschineninternen als auch im anlagenübergreifenden Bereich. Sie kann bei fester Verlegung ebenso wie bei gelegentlicher Bewegung ohne Zugbeanspruchung eingesetzt werden. Der Leitungsaufbau erlaubt den Einsatz bei mittlerer mechanischer Beanspruchung und ist für Anwendungen mit einer Nennspannung von 300/500 V AC rms ausgelegt. Der PVC-Außenmantel ist beständig gegenüber Öl. Die Flammwidrigkeit wurde gemäß IEC 60332-1-2 und UL Cable Flame Test geprüft und bestätigt. Die Leitung ist für den Einsatz in trockenen und feuchten Umgebungen sowie speziell in öligen Umgebungen und eignet sich durch die UL/CSA Kennzeichnung sowie der harmonisierten europäischen Bauart H05VVC4V5-K für die internationale Verwendung. Der Schirm bietet idealen Schutz vor elektromagnetischen Störungen durch das Kupferabschirmgeflecht mit hohem Bedeckungsgrad. Die Leitung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik.

Elektrische Kennwerte:

Nennspannung: 300/500 V AC rms
Bemessungsspannung: 600 V AC rms
Prüfspannung Ader/Schirm: 3 kV
Max Leiterwiderstand bei 20 °C: 26 Ω/km
Betriebskapazität Ader/Ader (800Hz): ca 105 nF/km
Betriebskapazität Ader/Schirm (800Hz): ca 163 nF/km
Induktivität: ca 0,763 mH/km

Produktaufbau:

Nennaussendurchmesser: 9,6 mm
Leiternennquerschnitt (AWG): 19 AWG
Harmonisierte Bauart: H05VV5-F
Leiteraufbau: IEC 60228 Klasse 5 feindrähtig
Verseilart: Lagenverseilung
Leitungsform: Rund
Grundmaterial des Außenmantels: PVC
Grundmaterial der Aderisolation: PVC
Aderidentifizierung: schwarze Adern mit weißer Nummerierung
Ader Farbcode: VDE 0293-1 und EN 50334
Schutzleiter: Ja
Geschirmt: Ja

Produkteigenschaften:

Einsatzgebiet: gelegentliche nicht automatisierte Bewegungen, feste Verlegung
Flammwidrigkeit: IEC 60332-1-2 und UL Cable Flame Test
Chemisch beständig: Ja
Ölbeständigkeit: Ja
LABS-frei: Ja
UV-beständig: Nein
Temperatur, fest verlegt: bis 90 °C nach CSA AWM; -40 °C bis 70 °C; bis 90 °C nach UL AWM
Temperatur, gelegentlich bewegt: bis 90 °C nach CSA AWM; -5 °C bis 70 °C; bis 90 °C nach UL AWM

Zertifizierungen und Normen:

CE gekennzeichnet: Ja
UKCA gekennzeichnet: Ja
EAC zertifiziert: Ja
UL recognized: Ja
UL AWM Zertifizierung: 21098 nach UL 758 (e-file number: E63634)
CSA zertifiziert: Ja
HAR zertifiziert: Ja
Ecolab zertifiziert: Ja
Produktnorm DIN/ EN: EN 50525-2-51

Anwendungsgebiete:

Industrielle Steuerungen
Heiz- und Klimatechnik
Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
Automatisierungstechnik
Maschinenbau
Schaltschrankbau
elektrische Installationen
Geräte- und Anlagenverkabelung

Características técnicas

Artigo n.:	10147490
GTIN:	4044773033830
HAN:	0015604
Categoria:	Lapp Ölflex 150 UL zertifizierte Steuerleitung
Fabricante:	Lapp
Secção transversal:	0.75 mm²
Material:	PVC
Conceção:	Redondo
Cor:	Cinzento
Núcleos:	4
Material condutor:	cobre brilhante
Incluindo o condutor de proteção (G):	Ja
Blindado:	Ja
Peso do artigo:	0,16 kg
Conteúdo:	1,00 m
Dimensões ( Comprimento ):	100,00 cm
